Línea de soldadura para vigas de cajón cerrado de acero

    1. Máquina de ensamblaje para vigas de acero tipo bafle
    2. Máquina de ensamblaje para vigas de acero tipo bafle Esta máquina de ensamblaje de vigas de acero es el equipo específico para ensamblaje y soldadura para endurecedores dentro de las vigas de cajón cerrado. El funcionamiento de la máquina es muy sencillo. Compuesto principalmente de un marco inferior, mesa giratoria, engranaje giratorio, dispositivo de prensado, elemento neumático, tuberías, etc.
    1. Máquina de soldadura de respaldo por CO2
    2. Máquina de soldadura de respaldo por CO2 La soldadura de respaldo por CO2 se utiliza para soldadura espaldar para terminar el ensamble de las vigas cajón. Está conformada por una antorcha de soldadura por gas, fuente de alimentación, rastreador de costuras, brazo de elevación, etc., para que puede realizar soldaduras espaldares automáticas para la soldadura de las costuras de la viga.
    1. Máquina de ensamblaje de vigas de cajón cerrado de acero
    2. Máquina de ensamblaje de vigas de cajón cerrado de acero De acuerdo con los requisitos de procesamiento de la viga cajón, las cuatro placas deben estar firmemente encastradas con el bafle interno para prevenir escoria fundida, por fugas durante la soldadura por electroescoria. También, los bafles internos están distribuidos en los intervalos durante toda la pieza. Jingfeng desarrolló esta máquina de acuerdo con las características de la viga de caja.
    1. Máquina de soldadura por electroescoria
    2. Máquina de soldadura por electroescoria La máquina de soldadura por electroescoria se puede utilizar para la soldadura interna vertical entre la placa que cubre la viga y el bafle interno. Por ello es un equipo esencial para la producción de estas vigas. Se pueden dividir en dos tipos de acuerdo con el método de soldadura por electroescoria: guía consumible de soldadura por electroescoria (de aquí en adelante ESW-MN) ...
    1. Máquina de soldadura por arco sumergido
    2. Máquina de soldadura por arco sumergido La máquina de arco sumergido es principalmente utilizada para soldar vigas tipo cajón. La soldadura espaldar y por electroescoria (ESW) para vigas tipo cajón será transportada a la estación de procesamiento de soldadura. Será ubicada en el marco con la costura hacia arriba.
    1. Máquina fresadora de acabado
    2. Máquina fresadora de acabado La máquina fresadora de acabado se utiliza principalmente para acabados de vigas tipo cajón, vigas H, cimientos, válvulas, etc. Puede realizar un fresado automático con gran eficiencia de alta recisión. La máxima dimensión del extremo de la pieza es 1500x1200mm.
    1. Transportadora por carros sobre rieles
    2. Transportadora por carros sobre rieles La transportadora por carro sobre rieles se utiliza para el traslado de piezas de la transportadora de rodillos u otro equipo hacia el equipo relativo para cumplir con los pasos de acuerdo con el proceso de producción de las vigas. Esta transportadora cuenta con dos funciones principales: traslado y elevación: es más segura que una grúa ya que la pieza a transportar tendrá menor distancia del suelo.
    1. Sistema transportador por rodillos
    2. Sistema transportador por rodillos El sistema transportador por rodillos realiza el traslado de la pieza entre varios equipos aledaños en varios procesos de acuerdo con el proceso de producción de la viga tipo cajón. Es capaz de cumplir con los requisitos de la línea de producción. Cuenta con controles eléctricos con completa consideración de los requisitos de consideración y control entre varias estaciones de procesamiento.

Uso

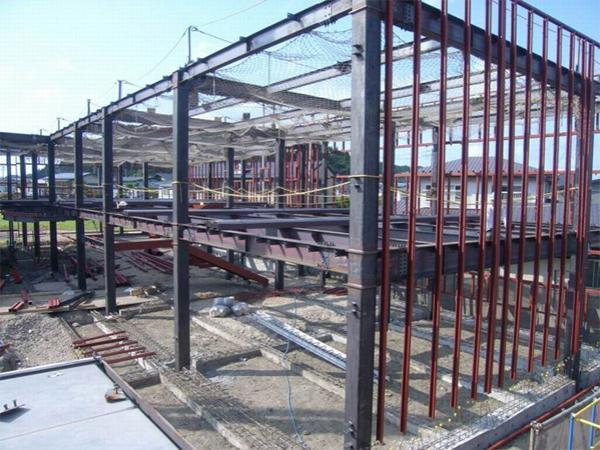

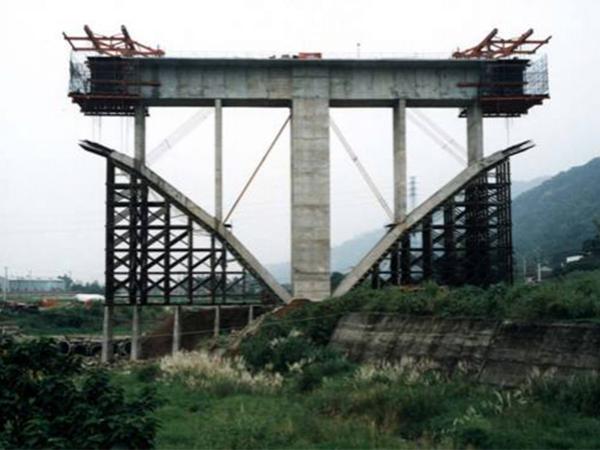

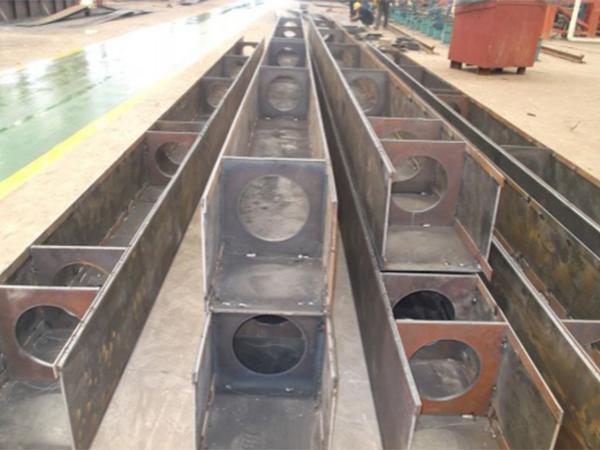

La viga de cajón cerrado se puede utilizar en edificios elevados y muy elevados y en puentes de gran escala, etc. Esta viga es generalmente rectangular o cuadrada porque cuenta con 4 placas que forman la estructura de tubo. La viga de cajón cerrado cuenta con una excelente rigidez, peso liviano, alta intensidad, así que podemos verter concreto en él, formando un anillo especial sujetando la estructura de acero que tiene una excelente carga axial, tiempo de flexión, capacidad de carga, y capacidad de carga horizontal. En la viga de cajón también se adicionar con bafles por dentro.

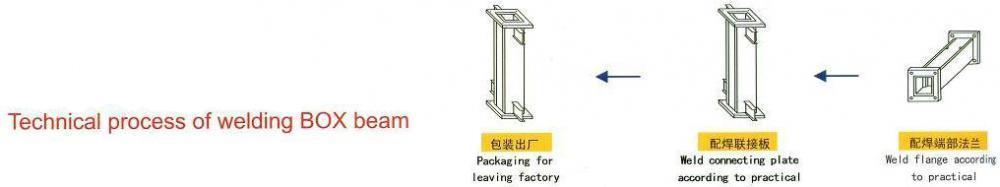

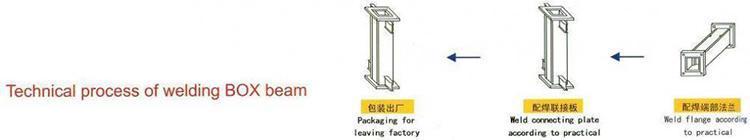

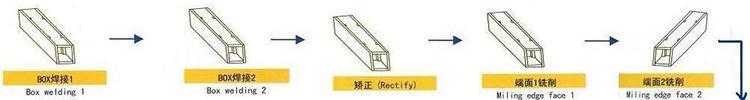

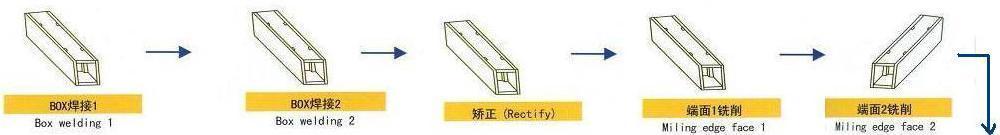

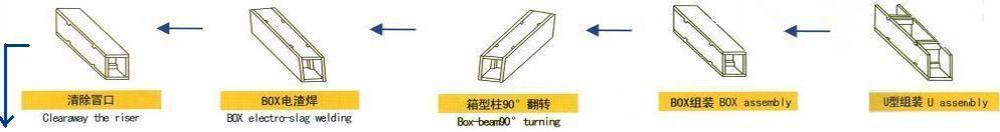

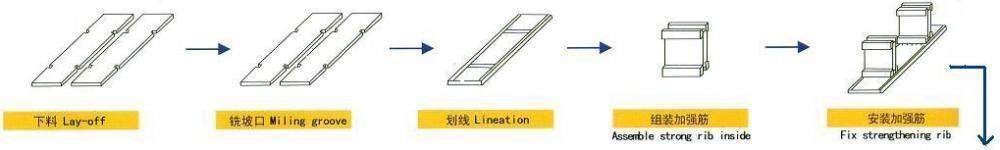

Procedimiento de fabricación de la viga

Línea de producción
La línea de soldadura de la viga de cajón cerrado de acero es específica para este tipo de vigas. Puede realizar el ensamblaje de la viga completa, desde el corte, ensamblaje, soldadura trasera, soldadura con electroslag, con arco sumergido, fresado de extremos, etc.

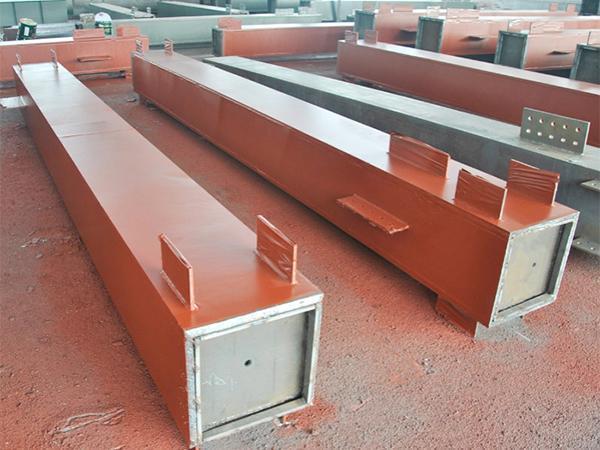

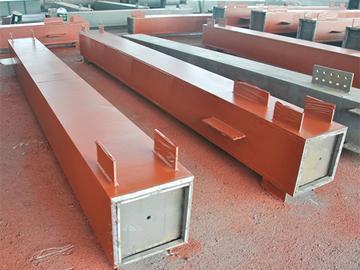

Producto terminado
Parámetros técnicos
Altura de viga 300-1200mm
Ancho de viga 300-1200mm
Velocidad de soldadura 0.25-0.75 m/min (depende de la tecnología de soldadura)
Tipo de soldadura Soldadura angular en posición plana
Diámetro de cable de soldador 3.0-5.0mm
Modo de control Conversión de frecuencia con aceleración de un solo paso
Ssistema de soldadura SAW DC1000 *2, Lincoln USA/ MZ1000,China

Características técnicas
La línea de soldadura de vigas de cajón cerrado cuenta con las siguientes ventajas:

1. Esta línea de soldadura tiene los siguientes equipos: máquina de ensamblaje para vigas cajón, equipo de volcado de vigas a 180 grados, máquina de soldadura con electroescoria, máquina de soldadura de arco sumergido, máquina fresadora, etc. Se puede utilizar para ensamblaje de bafles en vigas cajón, de tipo U, ensamblaje de vigas cajón, volcado hidráulico, soldadura con electroescoria, soldadura espaldar de arco sumergido, y fresado.

2. Jinfeng cuenta con 13 centros CNC de mecanizado, 6 centros de mecanizado de más de 3 metros. La máquina principal tiene un bastidor hecho procesado por el centro CNC, una vez completa la soldadura, esto garantiza la precisión de la instalación y vida útil de la máquina.

3. La mayoría de las partes de desgaste se fabrican por Jinfeng, por lo que tenemos un gran stock para garantizar un servicio posventa.

Jinfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de las máquinas, de forma que contemos con aval técnico.

Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.

Jinfeng tiene dos talleres de accesorios específicos con stock suficiente para prestar servicios de asistencia a tiempo.

La máquina principal tiene un bastidor hecho procesado por el centro CNC, una vez completa la soldadura, esto garantiza la precisión de la instalación y vida útil de la máquina.
