Largo de riel: 1500mm
Ancho de soldadura efectiva: 160-1500mm
Ancho de máquina: 2000mm
Largo de máquina: 2500mm
Largo de riel: 20000mm
Largo efectivo de soldadura: ≤14500mm
Pendiente de sección variable: ≤300
Distancia entre dos antorcha: ≤1500mm
Diámetro de alambre de soldadura: Decidido por el proceso de soldadura
Velocidad de desplazamiento sin soldar: 0-6000mm/min
Velocidad de soldadura: 0-1000mm/min
Cantidad de cambios de bastidor transversal: 150mm
Capacidad de bobina de alambre: ＞25kg/bobina
Capacidad de caja de flujo: ＞100L/caja
Pecisón de rastreador: ＋0.3mm
Accionamiento: Bilateral
Fuente de soldadura: Lincoln, America, DC1000

Uso

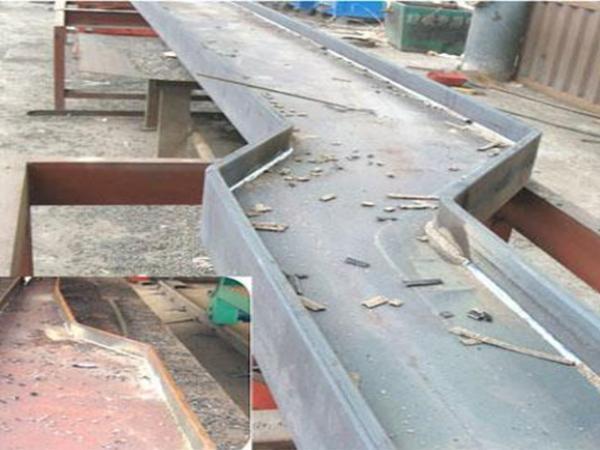

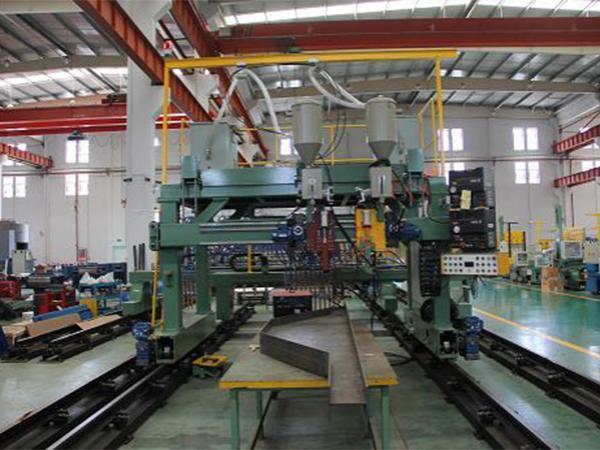

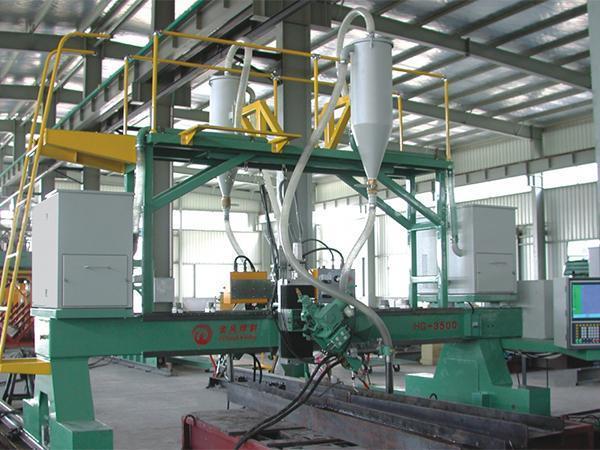

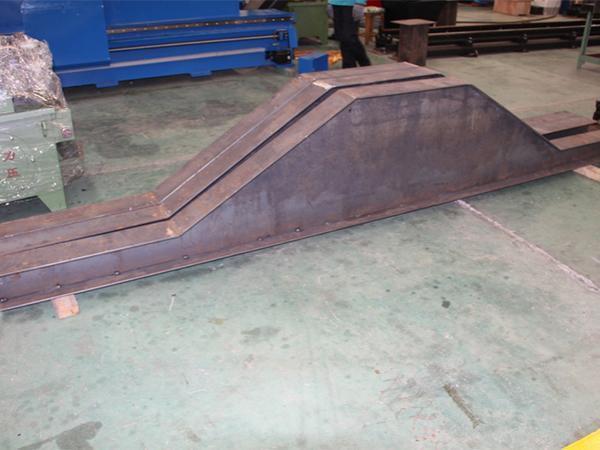

La máquina de soldadura para vigas cónicas de acero está diseñada para soldar vigas cónicas H. Se utiliza principalmente para soldadura automotriz.

Característcas
La máquina soldadora de vigas cónicas cuenta con las siguientes características:
1. El carro longitudinal y viga transversal cuentan con una estructura de soldadura tipo caja mejorada. Cuenta con riel lineal que ofrece gran precisión de antorcha de corte.
2. La soldadora tiene un accionamiento longitudinal de alta intensidad realizado por engranaje y bastidor. El servo motor longitudinal ofrece el movimiento con velocidad de 0-6m/min.
3. La unidad de elevación de la máquina cuenta con un riel lineal y husillo de bolas para guía y posicionamiento.
4. El movimiento de derecho izquierda, arriba y abajo de la antorcha cuenta con un fino ajuste manual.
5. La unidad de rastreo de costura por contacto automática avanza con la punta de soldar. Cada unidad cuenta con un sensor de altura y un sensor horizontal. La precisión de localización es ＋0.25mm. Tiene la función de arrastre reverso y estabilización de arco.

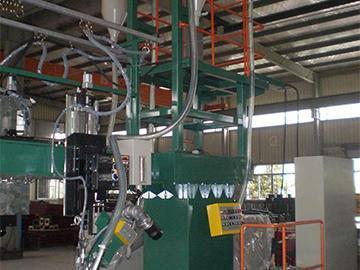

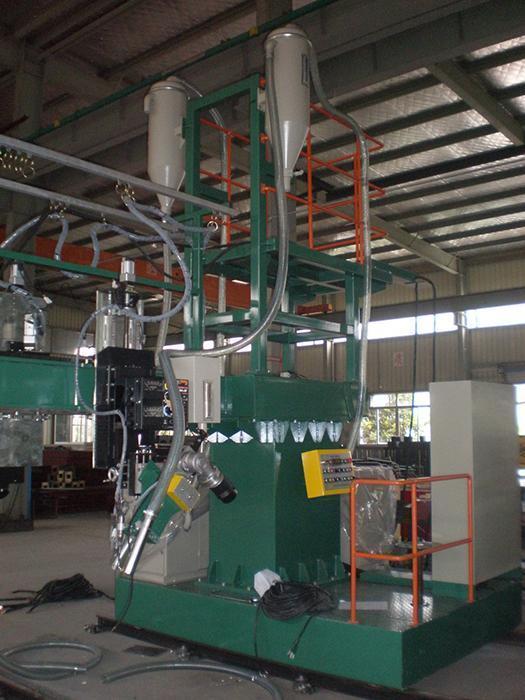

6. Esta máquina tiene dos unidades de recuperación de flujo.
7. El riel está procesado al final de la máquina de acabado, luego aplacado con altas frecuencia y luego amolado con la máquina amoladora de rieles, ofreciendo el excelente funcionamiento de la máquina a largo plazo.
8. La máquina está controlado por 6 ejes para que puede realizar movimiento de soldadura.
9. El movimiento longitudinal de la máquina se realiza por cadenas de arrastre.
10. El sistema de control cuenta con un chip MMx200, memoria 136M, DOM 32M, unidad de disquetes 1.44M, P28 de alta resolución, pantalla plana LCD color de 15", interfase operativa Win98.
11. Se realiza el control integral del sistema de control y fuente de soldadura realizando las juntas de extremos de forma automática, haciendo retroceso y frenado de arco, extinción de arco y apagado de energía, ajuste manual de parámetros y soldadura.
12. La máquina es capaz de almacenar más de 100 procedimientos con protección de apagado.
13. El sendero de desplazamiento se puede marcar con el cursor móvil luego del inicio de la soldadura.
14. El ingreso de programas puede cambiar el ángulo de rotación y la réplica de eje X y eje Y.
15. Tiene la función de retorno muy rápido.

Jinfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las máquinas, de forma que contemos con aval técnico.

Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.

Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.

Jinfeng tiene dos talleres de accesorios específicos con stock suficiente para prestar servicios de asistencia a tiempo.

La pieza principal de esta máquina de soldadura de vigas cónicas es el bastidor que es accionado por el centro de mecanizado CNC. También se puede realizar una soldadura multicapas. Para que la precisión de instalación y la vida útil de la máquina puede durar.
