Línea de soldadura vertical para vigas H

Máquina de ensamblaje de vigas de acero tipo H
    1. Máquina de ensamblaje de vigas de acero tipo H
    2. Esta máquina se puede utilizar principalmente para ensamblaje y soldadura de acero estructural por puntos simétricos, asimétricos, excéntricos y variables. Se puede realizar posicionamiento, sujeción y soldadura por puntos de forma automática, lo cual es fundamental para la siguiente soldadura.
Máquina de soldadura por arco sumergido para vigas de acero tipo H
    1. Máquina de soldadura por arco sumergido para vigas de acero tipo H
    2. Esta máquina se puede utilizar principalmente para una línea de producción y soldadura por arco sumergido para vigas de acero tipo H. Se puede utilizar como una máquina de fabricación de acero estructural para la construcción, etc.
Máquina enderezadora para vigas de acero tipo H
    1. Máquina enderezadora para vigas de acero tipo H
    2. Las vigas H tendrán una inevitable deformación de la placa de brida del producto acabado causado por una expansión térmica y contracción. La máquina enderezadora es el equipo específico que se utiliza para el enderezamiento.
Equipo de asistencia de carga pesada para vigas
    1. Transportadora de rodillos
    2. Transportadora de rodillos El transportador de rodillos es el equipo más importante para trasladar las vigas acero estructural en la línea de producción. Puede asistir al equipo en diferentes zonas operativas cumpliendo con los requerimientos de la producción. Es capaz de conectar todos los equipos, conformando la línea de producción. Esto facilita y agiliza el proceso.
    1. Equipo de volcado a 45 grados para vigas de acero
    2. Equipo de volcado a 45 grados para vigas de acero El equipo de inclinación de 45 grados puede inclinar la viga H de acero a 45 grados soportando la viga para completar la soldadura de ángulo en posición plana. Un equipo de inclinación consiste en más de dos equipos de inclinación. Puede realizar inclinación hidráulica sincrónica por flujo de distribución y válvula colectora para que el efecto sea estable, seguro y confiable.
    1. Equipo de volcado a 90 grados para vigas de acero
    2. Equipo de volcado a 90 grados para vigas de acero En la línea de producción de vigas H, el acero estructural está normalmente asentado en la transportadora de rodillos de salida, una vez ensamblada. Debemos utilizar este equipo de volcado a 90 grados para el volcado de vigas previo al transporte hacia la zona de soldadura a través de la trasportadora de rodillo, para un deslizamiento más conveniente.
    1. Equipo de volcado de 180 grados para vigas de acero
    2. Equipo de volcado de 180 grados para vigas de acero En la viga de producción de vigas de acero tipo H la placa de brida debe ser enderezada luego de la soldadura. Este equipo realiza el volcado de las vigas de una placa de brida para que la otra puede enderezarse.
    1. Transportadora por carro sobre rieles
    2. Transportadora por carro sobre rieles Esta transportadora puede transferir las vigas H desde la soldadora por arco sumergido de la izquierda hacia la soldadora de arco sumergido en el lado de la derecha. Es un equipo auxiliar necesario en la línea de producción de acero pesado.

Uso del producto

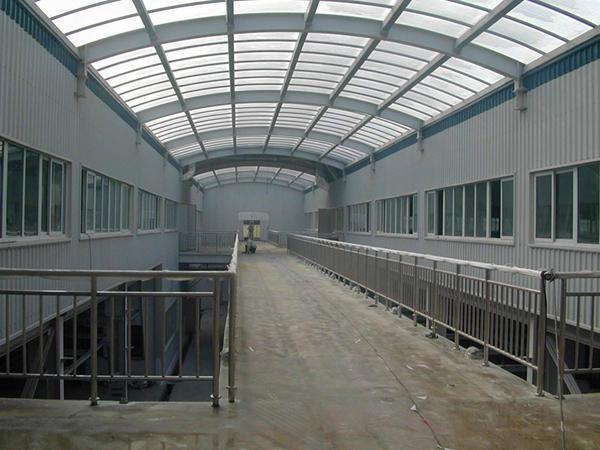

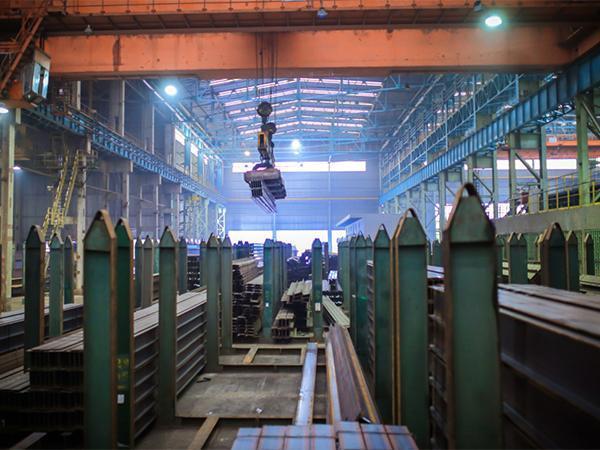

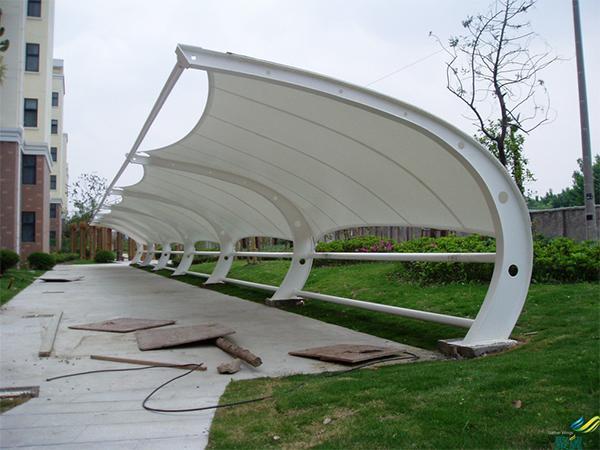

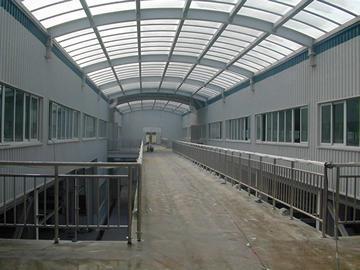

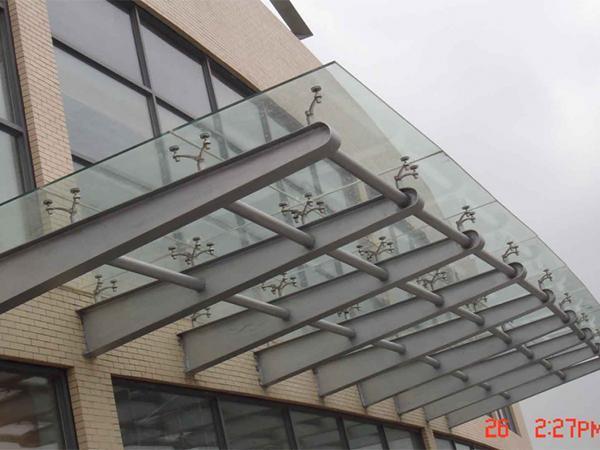

La línea de soldadura vertical para vigas H se pueden utilizar en la industria de la construcción. La placa de color se puede utilizar para techos y paredes; la sección delgada se puede utilizar para correas o vigas continuas, la sección soldada en forma de H se puede utilizar como viga principal. La estructura principal del edificio es un marco porticado conectado por tornillos o soldadura. Cuenta con otras piezas como, sujetadores, puertas y ventanas, formando un sistema edilicio relativamente perfecto.

Flujo de producción
Corte → ensamblado en forma de T → volcado hidráulico 90 grados → ensamblaje en forma de H → volcado a 90 grados → transportado por rodillos →soldadura de juntas→ inclinación hidráulica 45 grados →traslado → inclinación hidráulica de 45 grados →reubicación hidráulica →transportado por rodillos →volcado hidráulico 180 grados →transporte por rodillos →volcado hidráulico 180 grados →transporte por rodillos →inclinación hidráulica 45 grados →reposición hidráulica 45 grados→ traslado →inclinación hidráulica 45 grados →reposición hidráulica 45 grados → traslado →volcado hidráulico 90 grados → Enderezado de bridas 1→volcado hidráulico 180 grados → enderezado de bridas 2→elevación.

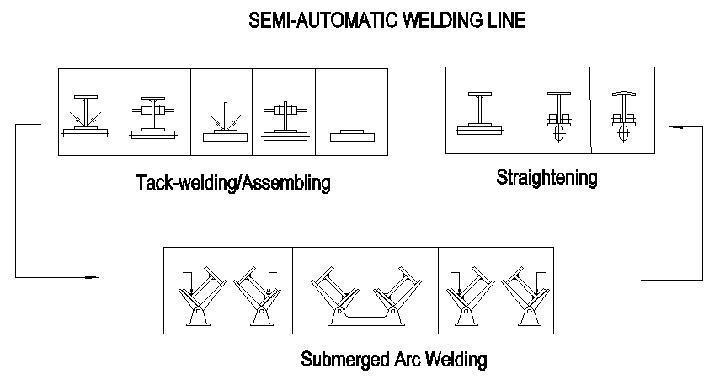

Esquema de flujo de producción

Características
La línea de soldadura vertical H cuanta con las siguientes características:
1. En comparación con la línea de producción de acero estructural tradicional, está equipada con un sistema de volcado de viga a 90 grados, equipos de inclinación de 45 grados, transportador por carro sobre rieles, y transportador por rodillos para realizar una producción de vigas automática, segura, y reduciendo la intensidad del trabajo.

2. La máquina de ensamblado se puede equipar con soldadura de arco con protección de gas de marca internacional Lincoln Electric o de marca china con un costo de funcionamiento más alto. También se puede incorporar la máquina de soldadura especificada por el cliente. De todas formas, nuestro servicio posventa será el más rápido y económico.

3. El método de centrado del alma y cordones cuenta con 3 tipos de dispositivos de centrado, hacia adelante y hacia atrás. De esta forma, la precisión de posicionamiento se mejora.

4. Puesto de soldadura: 4 máquinas soldadoras tipo voladizas se pueden equipar con 4 a 8 fuentes soldadoras. También se pueden equipar con transportadoras de carro sobre rieles para la alimentación y volcado automático de las vigas de acero. De forma que se pueden efectuar soldaduras en ángulo y en posición plana, muy eficientes.

5. Utiliza controles PLC, muy confiables y de fácil programación.

6. La línea completa de producción cubre un área de 114m x 14.5m. Se pueden moldear en U o L de acuerdo con la fabricación del cliente.

Jingfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de vigas de acero estructural tipo H, de forma que contemos con aval técnico.

Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.

Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.
